Описание

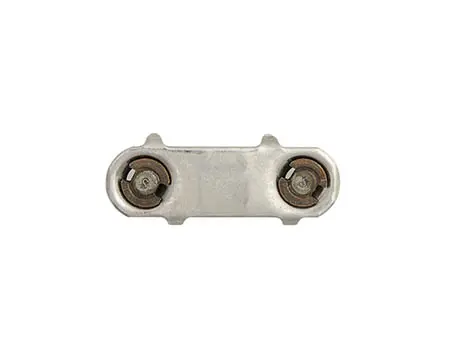

Болтовой механический соединитель Flexco Bolt Solid Plate 190E и 190VP предназначены для стыковки и ремонта конвейерных лент. Поставляется упаковками по 25 шт. и представляют собой пластины, изготавливаемые из толстолистовой стали попарно сжимаемые при помощи высокопрочных хромированных болтов. Каждая пластина оснащена специальными зубцами для фиксации в тканевом каркасе ленты, не повреждая его волокон. Соединители 190Е могут использоваться при стыковке ленты под углом 90° и 45° (при этом диаметр барабана может быть на 25% меньше минимально рекомендуемого).
Основные технические характеристики механических соединителей Flexco 190E
| Марка соединителя | Толщина ленты, мм | Прочность ленты, Н/мм | Минимальный диаметр вала, Н/мм | Материал соединителя |
| 190E | 8-14 | 630 | 400 | Гальванизированная (оцинкованная) сталь |
| 190EMAP | 8-14 | 630 | 400 | Сплав MegAlloy, стальные болты и гайки |
| 190ES | 8-14 | 630 | 400 | Нержавеющая сталь (серия 300) |
| 190EE | 8-14 | 630 | 400 | Эвердур |
| 190EMA | 8-14 | 630 | 400 | Сплав MegAlloy (верхние пластины) |
| 190EST | 8-14 | 630 | 400 | Нержавеющая сталь (полуспокойная) серии 300 |
| 190ERCT | 8-14 | 630 | 400 | 1/8-дюймовые пластины с резиновым покрытием (полуспокойная сталь) |
Количество наборов замков Flexco 190E (2 пластины, 2 болта), необходимых для выполнения стыка
| Ширина ленты, мм | 300 | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Стык под углом 90° | 9 | 13 | 16 | 21 | 26 | 32 | 39 | 46 | 52 | 59 | 65 |
| Стык под углом 45° | 12 | 19 | 26 | 33 | 40 | 45 | 54 | 58 | 61 | 82 | - |
Для получения качественного стыка и оперативности его выполнения, рекомендуется использовать специальные инструменты:
- При ручной установке: специальный шаблон для точного нанесения отверстий, ручной пробойник отверстий (Р1Р), торцовый ключ для болтов (S1S), 2 обламывателя болтов (110);
- При установке специальным инструментом: специальный шаблон для точного нанесения отверстий, ударный бур (HP1), ударный гаечный ключ (HW1), патрон для дрели (5552), 2 обламывателя болтов (110). При этом рекомендуется использовать инструмент с пневматическим приводом, поскольку это помогает сократить время на установку минимум на 50%.
Для устранения неровностей на лентах со структурной поверхностью и для исключения просыпи транспортируемого груза (герметизации стыка) при установке соединителя рекомендуется использовать специальную жесткую нейлоновую ленту Flexco-Lok.
Для того, чтобы купить механический соединитель конвейерных (транспортерных) лент Flexco Bolt Solid Plate 190E (190VP, 190EMAP, 190ES, 190EE, 190EMA, 190EST, 190ERCT), Вам достаточно обратиться к нам по телефону +7 (343) 207-50-28 или заказать через электронную почту info@germes-prom.ru
