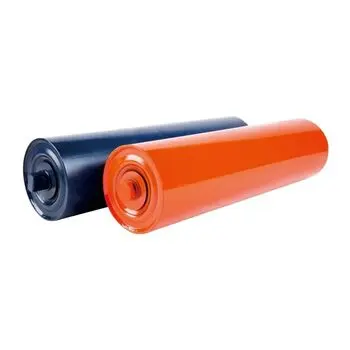

Конвейерные ролики, изготавливаемые по стандарту ГОСТ 22646-77 применяются на всех типах ленточных конвейеров, применяемых в различных отраслях промышленности. При этом следует обратить внимание, что стандарт не распространяется на ролики гирляндных (шарнирных) роликоопор и с вынесенными подшипниками.
Основные типы конвейерных роликов
Тип | Исполнение | Обозначение | |
По рабочей поверхности | По концам оси | ||
Верхний | Гладкий | Со сквозной лыской | Г |
Футерованный | Ф | ||
Амортизирующий | А | ||
Гладкий | С глухой лыской | ГЛ | |
Футерованный | ФЛ | ||
Амортизирующий | АЛ | ||
Нижний | Гладкий | Со сквозной лыской | Н |
Футерованный | НФ | ||
Дисковый | НД | ||
Гладкий | С глухой лыской | НЛ | |
Футерованный | НФЛ | ||
Дисковыйй | НДЛ |
1. Ролики типов Г, Ф, А, Н, НФ
2. Ролики типов НЛ, НФЛ
3. Ролики типа НД
4. Ролики типа НДЛ
Основные резмеры конвейерных роликов
Номинальный диаметр ролика (D), мм | ||||||||
63 | 76; 89 | 102; 108 | 127; 133 | 152; 159 168; 178 | 194 | 219 | 245 | |
Длина ролика (L), мм | 160 | 160 | 160 | 250 | 315 (310) | 315 | 315 | 380 |
200 | 200 | 200 (195) | 315 (310) | 380 | 380 | 380 | 465 | |
250 | 250 | 250 (245) | 380 | 465 (460) | 465 | 465 | 530 | |
315 | 315 | 315 (310) | 465 (460) | 530 | 530 | 530 | 600 | |
380 (400) | 380 | 380 | 530 | 600 | 600 | 600 | 670 | |
500 | 465 | 465 | 600 | 670 | 670 | 670 | 750 | |
600 | 500 | 500 | 670 | 750 (740) | 750 (740) | 750 | 800 | |
750 | 600 | 530 | 750 | 800 | 800 | 800 | 900 | |
950 | 670 | 600 | 900 | 900 | 900 | 900 | 1000 | |
- | 750 | 670 | 950 | 950 | 950 | 950 | 1150 | |
- | 950 | 750 | 1000 | 1000 | 1000 | 1000 | 1250 | |
- | 1150 | 900 | 1150 | 1150 | 1150 | 1150 | 1400 | |
- | 1400 | 950 | 1400 | 1250 | 1250 | 1250 | 1600 | |
- | 1600 | 1150 | 1600 | 1400 | 1400 | 1400 | 1800 | |
- | - | 1400 | 1800 | 1600 (1500) | 1600 (1500) | 1600 (1500) | 2000 | |
- | - | 1600 | 2000 | 1800 | 1800 | 1800 | 2200 | |
- | - | 1800 | 2200 | 2000 | 2000 | 2000 | 2400 | |
- | - | 2000 | - | 2200 | 2200 | 2200 | - | |
- | - | - | - | 2400 | 2400 | 2400 | - |
Установочные размеры осей конвейерных роликов
Исполнение концов осей | Диаметр ролика (D), мм | Размеры концов осей, мм | ||
d1 | S | a | ||
Со сквозной лыской | 63 | 20 | 14 | 9; 15 |
76; 89 | 20 | 9; 12; 15; 20 | ||
102; 108 | 20; 25 | 14; 18 | ||
127; 133 | 20; 25; 30 | 14; 18; 20; 32 | ||
152; 159; 168; 178 | 25; 30; 40 | |||
194 | 40; 45 | |||
219 | 50 | 18; 22 32 | 15; 20 | |
245 | 60 | 22; 32 | ||
С глухой лыской | 102; 108 | 20; 25 | 14; 18 | 9; 12; 15 |
127; 133 | 20; 25; 30 | 14; 18 | ||
152; 159; 168; 178 | 25; 30; 40 | 18; 22 | 12; 15; 20 | |
194 | 40 | 20; 22; 32 | ||
219 | 50 | 18; 22; 32 | 15; 20 | |
245 | 60 |
Пример условного обозначения верхнего гладкого конвейерного ролика со сквозной лыской диаметром D=89 мм с длиной обечайки L=315 мм и размерами лыски a=10 мм и S=14 мм: Ролик конвейерный Г-89х315-10х14 ГОСТ 22646-77.
